带控制线的400Hz 4芯机场电缆
应用
带控制线的400Hz 4芯机场电缆适合400Hz系统，用于飞机电源、计算机系统和雷达站，适合敷设在地、水下、室外、室内和电缆管中。
标准
VDE 0295

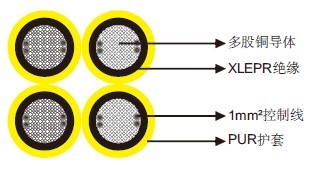

结构
导体： VDE 0295/IEC 60228标准Class5 ，Class 6多股铜导体。
绝缘： XLEPR。
控制线：1mm²多股铜导体加一层XLPE交联聚乙烯绝缘。
护套： PUR。
技术参数
| 额定电压 Uo/U (Um) | 600/1000V |
| 工作温度 | -40℃~+90℃ |
| 最小弯曲半径 | 静态： 4×OD; 动态： 5×OD |
| 无卤 | 是 |
| 无腐蚀性和无有害气体 | 是 |
| 阻燃性 | 是 |
| 耐磨 | 是 |
| 耐紫外线 | 是 |
| 耐油 | 是 |
尺寸和重量
| 结构 | 标称单芯直径 | 标称总外径 | 标称重量 |
|---|---|---|---|
| No. ×mm² | mm | mm | kg/km |
| 4×(1×35+4×1) | 13.7 | 33.0 | 2600 |
| 4×(1×50+4×1) | 18.2 | 44.0 | 3900 |
| 4×(1×70+4×1) | 21.2 | 51.3 | 4300 |
| 4×(1×120+4×1) | 23.2 | 56.0 | 7400 |
