PAS (公共广播)

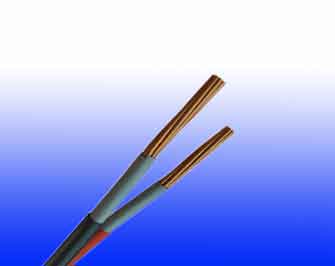

喇叭线 FFX200 05mRZ1-R/F 2G1.0

FFX200 05mRZ1-R 2G1.0 (CU/MGT+XLPE/LSZH 2×1.0mmsq 300/500V class 2)
FFX200 05mRZ1-F 2G1.0 (CU/MGT+XLPE/LSZH 2×1.0mmsq 300/500V class 5)

应用

公共广播系统喇叭线是热塑性低烟无卤多股多芯软电缆。喇叭线具有降低火蔓延的特性，特别是发生火灾时降低火灾在建筑物群间的蔓延是尤为重要的。基于这种特性，喇叭线主要应用在控制和电源电路，电发站，地下通道，电梯，自动扶梯和高层建筑。

标准

基本设计	BS 7629-1
无卤	IEC 60754-1
无腐蚀性气体排放	IEC 60754-2
最小烟雾释放	IEC 61034/1/2
降低火蔓延	IEC 60332-3C / NF C 32-070-2.2 (C1)
阻燃	IEC 60332-1 / NF C 32-070-2.1 (C2)
防火耐火	IEC 60331 / BS 5839-1 Clause 26 2d / NF C 32070-2.3(CR1)

电压

300/500V

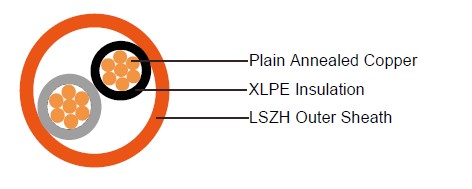

结构

导体	多股绞合平纹退火铜线导体，符合国际标准IEC(EN) 60228 2类或5类。
绝缘	云母带被覆挤压式XLPE复合物绝缘层。
护套	BS7655-6.1标准LTS3型热塑性LSZH复合物。

ELECTRICAL PROPERTIES

介电测试	2000 V r.m.s. x 5’ (core/core)
绝缘电阻	1000 MΩ x km (at 20°C)
短路温度	250°C

物理性能和热性能

• 工作温度范围（固定状态下）：: -30°C – +90°C
• 安装温度范围（运动状态）：-20°C – +50°C
• 最小弯曲半径： 8 × OD

参数

FFX200 05mRZ1-R 2G1.0
FFX200 05mRZ1-F 2G1.0

芯数	标称截面积	股数/单丝直径	标称绝缘厚度	标称护套厚度	标称总外径	标称重量
No.	mm2	No./mm	mm	mm	mm	kg/km
2	1.0	7/0.44	0.5	0.5	5.3	47
2	1.0	32/0.2	0.5	0.5	5.3	47
