凯莱东尼机场电缆
FAS (火灾报警系统)
RS485数据信号线 RE-02Y(St)H 1P18A
RE-02Y(St)H 1P18A (CU/PE/OSCR/LSZH 1×2×18AWG)
应用
RS485数据连接电缆结合低电容的绝缘与良好的屏蔽性能，在火灾发生时以提供高速，无干扰，持续的数据传输功能。
标准
| 基本设计 |
EIA/TIA 485 |
| 无卤 |
IEC 60754-1 |
| 无腐蚀性气体排放 |
IEC 60754-2 |
| 最小烟雾释放 |
IEC 61034-1/2 |
| 降低火蔓延 |
IEC 60332-3C / NF C 32070-2.2 (C1) |
| 阻燃 |
IEC 60332-1 / NF C 32-070-2.1 (C2) |
| 防火耐火 |
IEC 60331-23 / NF C 32-070-2.3(CR1) |

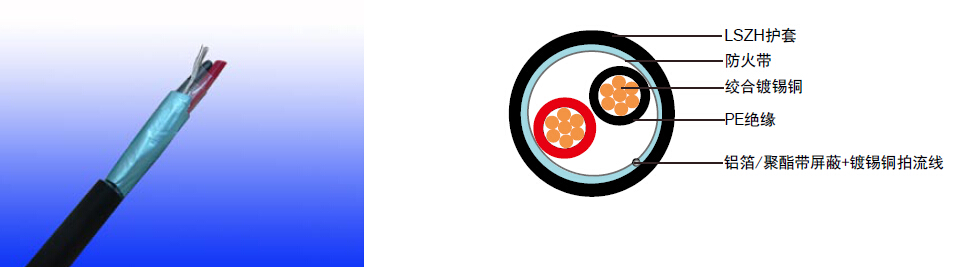

结构
| 导体 |
多股绞合平纹退火铜线导体，符合国际标准IEC(EN) 60228 2类或5类。 |
| 绝缘 |
实心或发泡PE复合物。 |
| 成缆单元 |
线芯以不同绞距绞合在一起，以减少串扰。 |
| 总屏蔽 |
带有拍流线的铝带或者聚酯带屏蔽层。 |
| 防火层 |
防火带 |
| 护套 |
BS7655-6.1标准LTS3型热塑性LSZH复合物。 |
电气和机械性能
| 介电测试 |
1000 V r.m.s. x 5’ (芯/芯) |
| |
1000 V r.m.s. x 5’ (芯/屏蔽) |
| 阻抗 |
120Ω |
| 电容 |
45 nF/km导体对导体
|
| |
90 nF/km导体对屏蔽
|
物理性能和热性能
- 工作温度范围（固定状态下）：: -30°C – +90°C
- 安装温度范围（运动状态）：-20°C – +50°C
- 最小弯曲半径： 8 × OD
参数
| 对数 |
AWG |
股数/单丝直径 |
标称绝缘厚度 |
标称护套厚度 |
标称总外径 |
标称重量 |
| No. |
AWG |
No./mm |
mm |
mm |
mm |
kg/km |
| 1 |
18 |
7/0.404 |
1.15 |
1.2 |
10.5 |
100 |
| 1 |
18 |
16/0.254 |
1.15 |
1.2 |
10.5 |
100 |
